扩音器方案开发
无线扩音器大致经历了四个阶段的历程。第一阶段是FM无线扩音器，因为FM成本比较低，在价钱方面是非常吸引人的；但是，FM无线扩音器操作比较麻烦，耐用比较差，而且还容易受收音机信号的干扰，出现杂音和呼啸声。第二个阶段是2.4G外置无线扩音器，有效解决了第一阶段扩音器的大部分问题；这一阶段的扩音采用的无线鼠标的工作原理；具有免设置、不收FM收音机和手机等信号干扰、无线范围可达50米；但是接收器的插孔容易损坏，而且要给3个设备进行充电。第三个阶段是UHF内置无线，有效解决了第二阶段扩音器的大部分问题；利用KTV麦克风原理开机相连，具有免设置、不受信号干扰、无线达到30米的范围等特点，但是它的无线范围不够广，穿墙性差。第四个阶段是2.4G内置无线扩音器，有效解决了第三阶段扩音器的所有问题；具有免设置、内置2.4G无线、拒绝所有信号干扰、无杂音呼啸、无线距离50米、可穿墙、充电容易和功耗小等特点。第四阶段的无线扩音器采用了蓝牙技术。
可以看出，蓝牙技术在扩音器中的应用，解决了无线扩音器在音质、操作、使用范围等方面的问题。随着生活质量的提高，人们对生活享受的要求也越来越高。扩音器作为人们用来保护嗓子实现扩音的设备，音质、性能方面的提高会越来越受欢迎。所以，现阶段研究蓝牙技术在扩音器中的应用是非常有必要的。
一、蓝牙技术的概述
了解蓝牙技术前，我们先来了解一下2.4G技术。2.4G技术是一种短距离无线传输技术，具有双向传播、抗干扰性强、传输距离远和耗电少等优点。所谓蓝牙技术就是一种基于2.4G技术的无线传输协议，由于采用的协议不同，所以有区别于其他的2.4G技术。也就是说，蓝牙技术实际上就是一种短距离的无线通信技术。
蓝牙是一种短距离无线通信的技术规范，它由于体积小、功耗低等特点，被应用在大部分对数据传输速率要求不高的移动便携设备之中，扩音器只是其中的一种。蓝牙技术主要具有以下几个特点：
（1）全球范围内适用。蓝牙工作在2.4GHz的ISM频段，是通过各国的无线电资源管理部门许可适用的频段。
（2）同时可以传输语音和数据。蓝牙采用电路交换和分组交换技术，支持异步数据信道、三路语音信道以及异步数据与同步语言同时传输的信道。
（3）可建立临时的对等连接。根据蓝牙设备在网络中的角色，可设置主从蓝牙设备，实现主从设备的点对点的通信。
（4）高抗干扰能力。由于开放性使用的ISM频段的无线设备非常多，蓝牙技术采用了跳频的方式来扩展频谱，而且跳频的顺序是伪随机的，所以抗干扰性强。
（5）蓝牙模块体积小、易于集成。功耗低。开放的接口标准。SIG为了推广蓝牙技术的应用，公开了全部的蓝牙技术标准。
（6）成本低。随着市场的需求越来越大，蓝牙芯片和蓝牙模块的开发也越来越多，导致蓝牙产品的价格也相应地飞快降低。
二、蓝牙扩音器的应用
在蓝牙技术之前，大部分的扩音器都是仅仅实现扩音器与话筒的信号连接，而不能实现电脑、手机等信号的连接。蓝牙技术的出现，扩音器可以实现麦克风信号的扩音之外，还能连接手机、电脑等蓝牙设备，实现扩音。这样，给扩音器带来了新的发展空间。扩音器的主要由麦克风、功放电路及音箱三部分组成。蓝牙技术主要应用在扩音器的麦克风和音箱两个部分。根据扩音器使用的情况，导游和教师使用的频率最高，接下来将介绍蓝牙扩音器在导游和教师方面的使用必要性。
2.1蓝牙导游扩音器
大家都知道导游是经常要带队外出，在路途中要不断地给游客讲解景点。导游使用扩音器给大家讲解旅程安排和景点时，无线扩音器都比有线扩音器更加方便携带和使用。无线扩音器的品种很多，基本上都能实现这些要求。从音质方面要求来看，2.4G无线扩音器、UHF无线扩音器、蓝牙扩音器都能实现这些要求。但是，如果导游一路都要给大家一直讲解景点，就不免对导游的嗓子带来了一定程度的要求，而不讲解又会导致旅客对景点的认识不充分。那么用电脑或者手机给旅客播放景点讲解音频，就可以充分解决这些问题。如何用电脑和手机让旅客能享受到大声清晰的讲解，成了对导游的考验。有些导游带个大音箱放在车上，有些导游播放的音质出现了很多的问题，导致旅客出现了各种各样的抱怨。蓝牙扩音器的出现，可以充分解决这些问题。首先蓝牙扩音器体积小，方便携带；声音信号不容易受到干扰，音质较好；最重要的是可以连接无线麦克风、手机、平板电脑等移动设备。为了配备手机、平板电脑的使用，蓝牙麦克风是无线扩音器的一种优质选择。从所有设备的携带、音质方面考虑，导游扩音器中采用蓝牙麦克风是非常有优势的。
2.2蓝牙教师扩音器
老师在讲课的过程中，需要讲很多话，嗓子很容易受到伤害，为了能使学生清晰地听课，老师又能保护好嗓子。扩音器在教师中的应用就是非常广泛的。
蓝牙扩音器在教师中除了有在导游方面使用的同等优点外，还有两方面的应用特点。一是便携式的蓝牙扩音器系统；由于扩音器轻巧便于携带，可以随时方便携带使用。二是多个蓝牙麦克风、匹配一个蓝牙扩音器的系统；教师只需要带蓝牙麦克风，就可以在按照了蓝牙扩音器的课室使用扩音器；由于蓝牙技术易于连接，大大减少了学校在扩音器中使用成本，也给每个老师带来了很大的方便。
由于大多数功放只能接收模拟音频信号，对应的各集成电路的接口几乎都是模拟的，因此模数转换和数模转换就需要反复进行。然而，这样的过程会引入量化噪声，导致音质有所下降，从而效果无法达到最佳。数字功放在功耗和体积上占有绝对的优势，已广泛应用于汽车音响和要求较高的重低音有源音箱。本文设计了一款数字扩音器，该扩音器具有电路简单、开发周期短、稳定性高等特点。
三、扩音器总体方案设计
本文设计的数字扩音器主要采用D类音频功率放大器元件，该元件的作用就是把来自音源或前级放大器的弱信号放大，从而达到设计的要求。设计的数字扩音器具备以下功能H]：①放大音频；②调节音调；③调节音量。

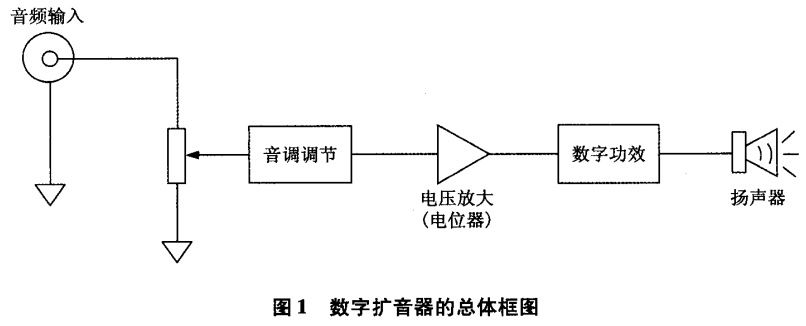

数字扩音器主要由4个模块构成(见图1)，包括音频输入、选频网络、放大模块、数字功放。4个模块的作用如下所示：
(1)音频输入。检测的声音被采集后送到控制系统。(2)选频网络。利用电阻电容的分频网络实现音调调节。(3)放大模块。利用运算放大器构成的放大电路对信号电压进行放大。(4)数字功放。利用数字电路的原理对音频信号进行电流放大，从而驱动扬声器。通过滑动变阻器的调节改变输入信号的频率，然后通过选频网络将频率调节到预期值，再通过电压放大器调节音调的大小，最后信号传输到D类功放芯片。通过电流放大促使功率放大来驱动扬声器工作，最终达到数字信号放大的设计要求和预期效果。
四、数字扩音器硬件设计
4.1电源电路设计

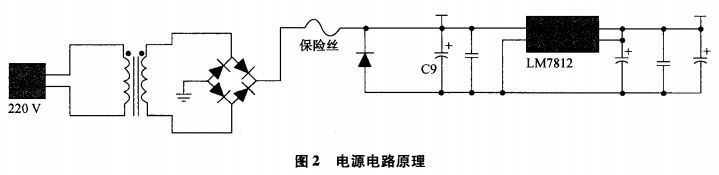

本文主要采用桥式整流电路，该电路的原理比较简单。电源电路将220V的交流电压转变为12V的直流电压，电源电路原理如图2所示。
利用变压器的特性将220V的电压转化为一个低压交流电，然后经桥式整流电路转变成脉动的直流电加到电容C9，再经过滤波作用产生一个15V的直流电压，这部分电压提供给功率放大器；15V直流电压经过LM7812的降压作用产生一个12V的直流电压，该直流电压符合运算放大器工作的要求。
4.2音量调整电路设计
音量调整电路的核心器件是一个电位器R10，R10的主要作用就是分压。按照一定的规律或比例在变阻器上滑动浮点，产生不同的输出值，从而完成音量的调整和改变。
4.3音调调整电路设计
音调调整电路设计采用的是反比例运算放大器，由电阻和电容形成一个选频网络，通过改变电容两极板间的距离和正对面积来改变电容的大小，从而改变网络的频率以实现音调的调整。
4.4数字功放
D类功放对信号进行转换，损耗几乎为零，因此电源的利用率非常高。本文设计主要以D类功放为主。功率放大电路由4个组成部分，分别是电路供电、信号输入、功放处理和信号输出n。数字功放芯片采用TDA8932芯片。输入的音频模拟信号经过脉冲宽度调制处理后，按照一定的比例形成一个脉冲链，被放大的信号再由低通滤波器将高频部分滤除，得到一个被放大的输入信号波形来驱动扬声器，最终达到数字信号放大的目的。
本文设计的数字扩音器主要由4个重要组成部分，分别是电源电路、音量调整电路、音调调整电路和数字功放电路，每个组成部分都起着至关重要的作用。音频信号经电流放大，从而驱动扬声器，最终达到音频放大、音调和音量调节的效果。
结语
随着科技的更新，人们生活水平的提高，人们对生活的品质要求越来越高。作为比较成熟的新技术之一的蓝牙技术，在无线系统中将应用的更广泛。为了顺应技术发展的需要，我们应该致力于完善蓝牙技术，并让它应用得更加广泛。
以上就是我们深圳市组创微电子有限公司为您介绍的扩音器方案详情。如果您有扩音器的电子功能开发需求，可以放心交给我们，我们有丰富的电子产品定制开发经验，可以尽快评估开发周期与IC价格，也可以核算PCBA报价。我们是多家国内外芯片代理商：松翰、应广、杰理、安凯、全志、realtek，有MCU、语音IC、蓝牙IC与模块、wifi模块。我们的开发能力涵盖了PCB设计、单片机开发、蓝牙技术开发、软件定制开发、APP定制开发、微信公众号开发等软硬件设计。还可以承接智能电子产品研发、家用电器方案设计、美容仪器开发、物联网应用开发、智能家居方案设计、TWS耳机开发、蓝牙耳机音箱开发、儿童玩具方案开发、电子教育产品研发。
